Das modulare Schubladensystem für Deinen 4x4
Massgeschneiderter Stauraum im Laderaum, Kofferraum oder auf der Ladefläche. Elf Module aus Australien, kombinierbar nach dem Baukasten-Prinzip, bis 100 kg Belastung pro Schublade. Beratung und Einbau durch Overland Outfitters in Kemptthal ZH.
Modularer Baukasten statt fester Einbau
Das Outback Solutions System folgt dem Lego-Prinzip. Einzelne Module werden nebeneinander, aufeinander oder einzeln verbaut und ergeben zusammen den Stauraum, den Dein Fahrzeug und Dein Einsatzprofil brauchen. Egal ob reiner Werkzeugauszug, komplettes Camping-Setup oder professionelles Werkstattfahrzeug: die Konfiguration bleibt flexibel und kann später jederzeit erweitert oder umgebaut werden.
Von der Schublade bis zum flachen Auszug

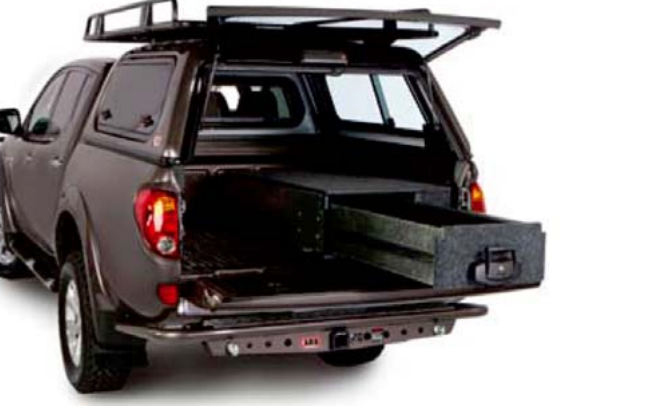

Schubladen
Klassische Schublade mit starrer Abdeckung oben. Die Oberseite trägt zusätzliches Ladegut und ist mit dem bauartbedingt robusten Teppich bezogen.
Belastung bis 100 kg

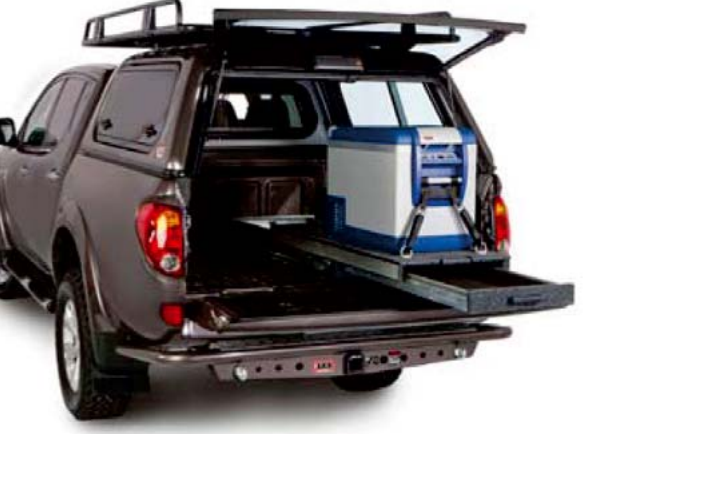

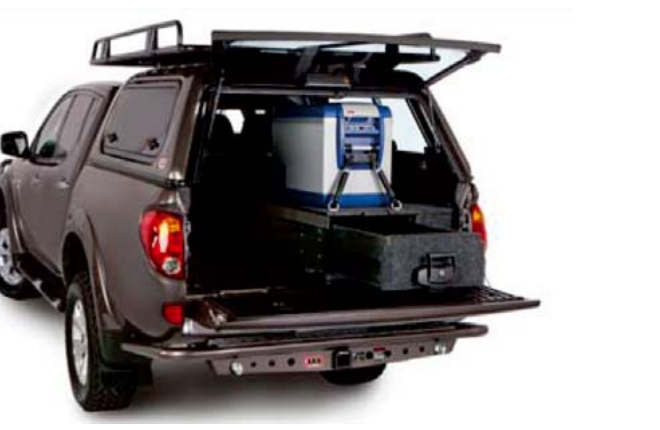

Schubladen mit Auszug
Schublade mit ausziehbarer Abdeckung darüber. Die ganze Deckfläche lässt sich separat ausziehen und wird zur Arbeitsplatte oder zweiten Ebene.
Belastung bis 100 kgAuszug flach
Nur 140 mm hoch, perfekt für Werkzeugkisten, Kühlboxen oder Teile, die bei normalen Schubladen zu hoch stünden. Unter dem Auszug lässt sich zusätzlich eine flache Schublade kombinieren.
Belastung bis 75 kgAlle Grössen auf einen Blick
Jedes Modul ist einzeln oder in Kombination einbaubar. Jedes Modul wird mit vier M10 Schrauben befestigt. Die Montagezeit pro Modul liegt bei ca. 1.5 Stunden bei gutem Zugang zum Unterboden und erfahrenem Mechaniker. Klick auf eine Artikelnummer, um sie in der Shop-Suche aufzurufen.
Schubladen mit starrer Abdeckung
Klassische Variante, maximale Belastbarkeit auf der Oberseite.
Schubladen mit Auszug
Schublade plus eigene ausziehbare Deckplatte.
| Best.-Nr. | Breite | Länge | Höhe |
|---|---|---|---|
| 37-RDRF1355 | 505 mm | 1'355 mm | 310 mm |
| 37-RDRF1045 | 535 mm | 1'045 mm | 280 mm |
| 37-RDRF945 | 505 mm | 945 mm | 280 mm |
Technik, die den Unterschied macht
Slam-Shut-Verriegelung
Beim Ziehen am Griff entriegelt sich der Verschluss, beim Zurückrollen mit Schwung verriegelt sich das Modul von selbst. Einfach, sicher, keine Sicherungsstifte notwendig.
Selbstblockierender Rückrollschutz
Ausgezogene Module blockieren das Zurückrollen mit 14 kg Gegendruck. Keine zusätzlichen Arretierstifte, mit einer Hand bedienbar.
Edelstahllaufschienen
- Speziell für dieses System gefertigt, präziser als Material von der Stange
- Bauartbedingt nahezu keine Geräuschentwicklung im Fahrbetrieb
- Belastbarer und langlebiger als Standard-Teleskopauszüge
Robuste Konstruktion
- Gefaltete Schubladenböden biegen sich unter Last nicht durch
- Verstärkte Deckel- und Auszugselemente
- Zeitloses Design mit strapazierfähigem Teppich bezogen
Abschliessbare Griffe und Auszüge
Griffe mit Schloss sichern den Inhalt gegen unbefugten Zugriff. Abschliessbare Auszüge verhindern, dass von oben auf das Ladegut zugegriffen werden kann.
Erweiterbares System
Jedes System lässt sich im Nachhinein wieder verändern, erweitern oder umbauen. Module können demontiert und neu kombiniert werden, ohne dass die Grundstruktur leidet.
Nebeneinander, aufeinander, individuell
Die Module lassen sich auf drei Arten kombinieren. Jede Variante hat eigene Vorteile, abhängig von Fahrzeug, Nutzung und verfügbarem Platz.

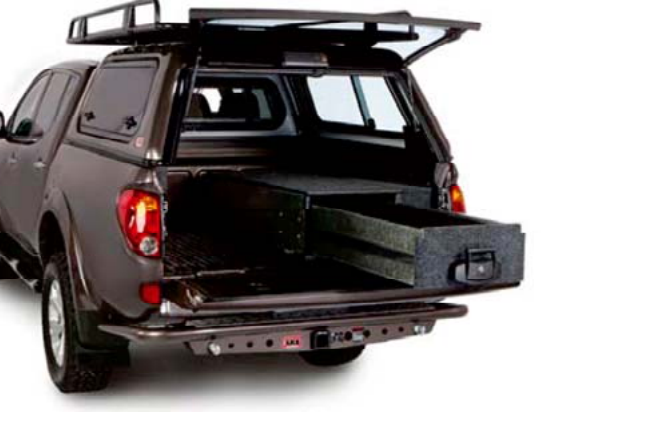

Einzelne Module
- Jedes Modul einzeln einbaubar
- Einstellbare Befestigungsschienen für leichteren Einbau
- Vier M10 Schrauben pro Modul
- Perfekte Ausnutzung des vorhandenen Stauraums

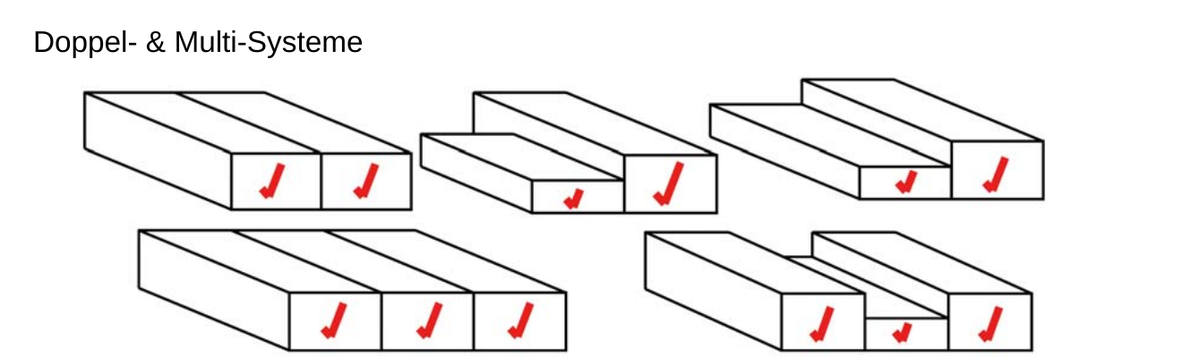

Zwei oder mehr Module nebeneinander
- Spezielle Schienenverbindung fixiert die Module
- Nur zwei M10 Schrauben pro Modul nötig
- Ideal für Busse, Pickups und grosse SUVs

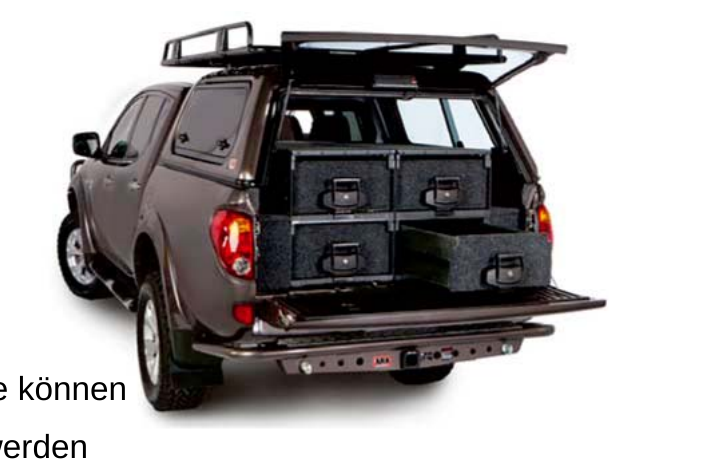

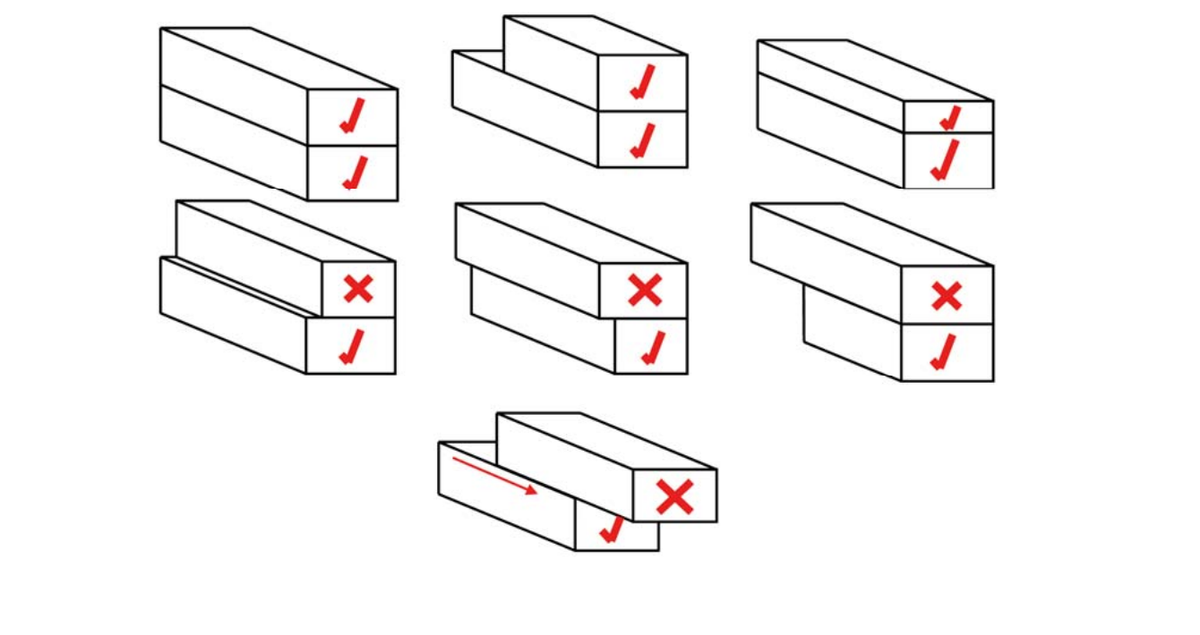

Aufeinander gebaute Module
- Module aufeinander stapelbar
- Obere Module gleiche oder grössere Breite als untere
- Optionale Verlängerungsstücke füllen Zwischenräume
- Jederzeit demontierbar und neu arrangierbar
Hinweise zum Einbau
- Kein Modul auf Auszug oder Schublade mit Auszug montierbar
- Transportgitter nicht an einzelnes Modul montierbar
- Je nach Fahrzeug kann temporäre Entfernung des Tanks nötig sein

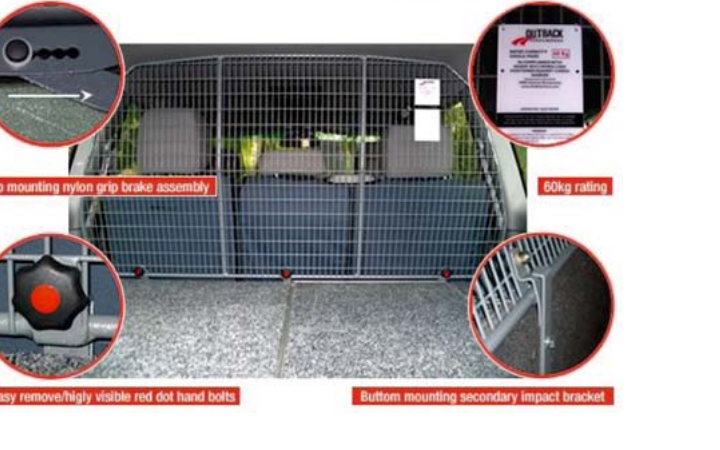

Transportgitter mit Fahrzeug-Zuordnung
Das Transportgitter oder Ladeschutzgitter trennt den Laderaum vom Fahrgastraum. Fahrzeugspezifische Anfertigung, bei Bedarf einfach demontierbar.
| Fahrzeug | Spezifikation | Best.-Nr. |
|---|---|---|
| Toyota Land Cruiser 200 | alle Modelle | 37-COB200 |
| Toyota Land Cruiser 100 | GXL und STD, 02-07 | 37-COB10002 |
| Toyota Land Cruiser 100 | mit hinterer Klimaanlage, 02-07 | 37-COB100SA02 |
| Toyota Land Cruiser 100 | GXL, 98-02 | 37-COB100GXL98 |
| Toyota Land Cruiser 100 | STD, 98-02 | 37-COB100STD98 |
| Toyota Land Cruiser 100 | Sahara Klima, 98-02 | 37-COB100SA98 |
| Toyota Land Cruiser 80 | alle Modelle | 37-COB80 |
| Toyota Land Cruiser 76 | 5 Türer ab 2007 | 37-COB76 |
| Toyota Prado 120 | 2003 bis 2009 | 37-COBPR03 |
| Toyota Prado 150 | ab 2009 | in Vorbereitung |
| Nissan GU Patrol / Y61 / Safari | ab 1997 | 37-COBGU |

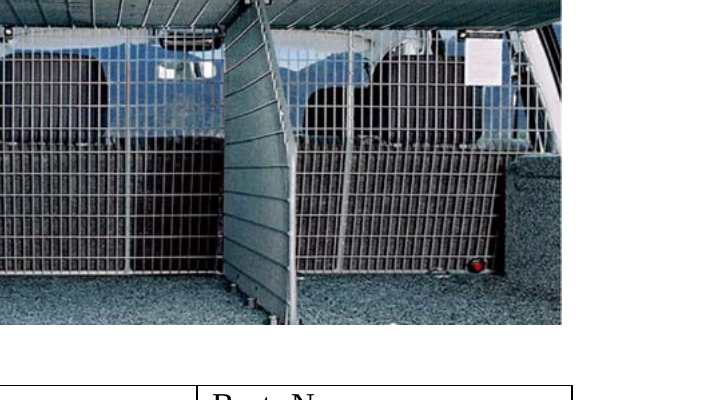

Laderaumteiler für mehr Ordnung
Vertikaler Teiler mit Ablage, nur in Verbindung mit dem Transportgitter verwendbar.
| Fahrzeug | Best.-Nr. |
|---|---|
| Toyota Land Cruiser 200 | 37-CRRD200 |
| Toyota Land Cruiser 100 | 37-CRRD100 |
| Toyota Land Cruiser 80 | 37-CRRD80 |
| Toyota Land Cruiser 76 | 37-CRRD76 |
| Toyota Prado 120 | 37-CRRDPR03 |
| Toyota Prado 150 | in Vorbereitung |
| Nissan GU Patrol / Y61 / Safari | 37-CRRDGU |
Für die Feinkonfiguration

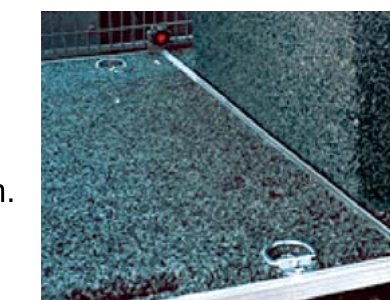

Klappbare Zurrösen
Ankerpunkte für Kühlboxen, Werkzeug und unhandliches Gepäck. Flach klappbar, wenn nicht gebraucht. Befestigungsmaterial im Lieferumfang.
| Klappbare Zurrösen Set | 37-RDABRDAPKIT |

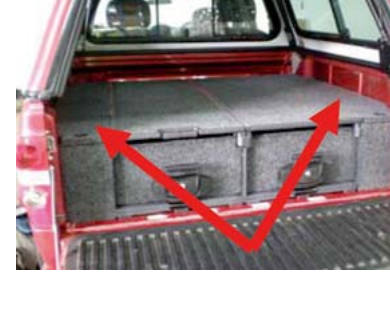

Seitliche Abdeckungen
Fahrzeugspezifische Abdeckungen zwischen Schubladensystem und Bordwand. Oben öffnend für zusätzlichen Stauraum. Fahrzeugliste auf Anfrage. Achtung: passen nicht auf die reinen Auszüge.

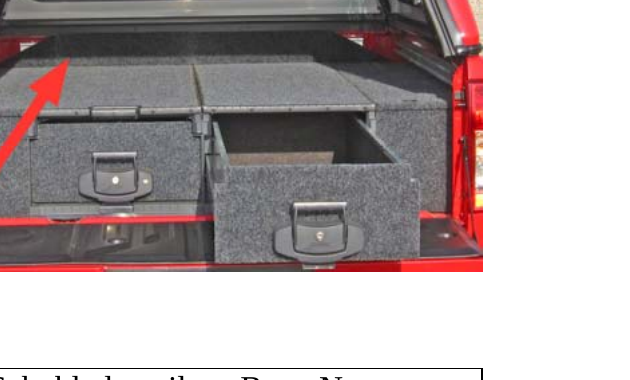

Vertikales Endstück
Verhindert, dass Ladung über das Ende des Systems rutscht. Gerade bei Pickups schliesst das Endstück den Spalt zwischen Modul und Bordwand.
| Basis-Modul | Endstück |
|---|---|
| 37-RD1355 / 37-RDRF1355 / 37-RF1355 | 37-RDVEP500 |
| 37-RD945 / 37-RDRF945 / 37-RF945 / 37-RD745 | 37-RDVEP500 |
| 37-RD1045 / 37-RDRF1045 / 37-RF1045 / 37-RF845 | 37-RDVEP530 |

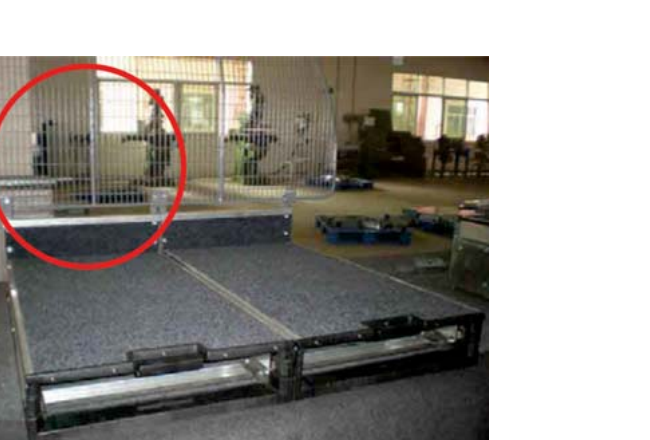

Montagestück für Transportgitter
Wird benötigt, wenn das Transportgitter auf eine Auszug-/Schubladen-Kombination gebaut werden soll. Mit Teppich bezogen, am vorderen Ende des Auszugs montiert.
| Auszug | Links | Rechts |
|---|---|---|
| 37-RF1355 | 37-BEP500LH | 37-BEP500RH |
| 37-RF945 | 37-BEP500LH | 37-BEP500RH |
| 37-RF1045 | 37-BEP530LH | 37-BEP530RH |

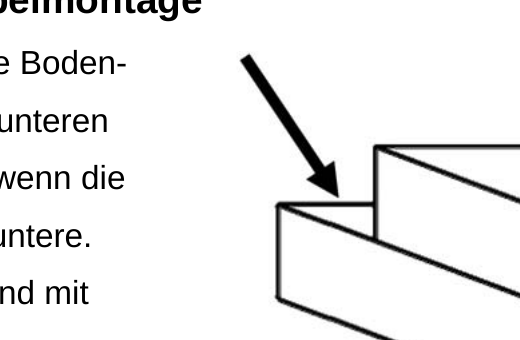

Verlängerungsstücke für Stapelmontage
Decken den offenen Teil der unteren Schublade ab, wenn die obere Schublade kürzer ist. Mit Teppich bezogen.
| Unten / Oben | Verlängerung |
|---|---|
| 37-RD1355 / 37-RD945, 37-RDRF945, 37-RF945 | 37-STKFLR945 |
| 37-RD1355 / 37-RD745 | 37-STKFLR745 |
| 37-RD1045 / 37-RD845 | im Lieferumfang 37-RD845 |
| 37-RD945 / 37-RD745 | im Lieferumfang 37-RD745 |
Vom Mass bis zur fertigen Konfiguration
Zwei Wege zur passenden Konfiguration: Du nimmst die empfohlenen Teile aus der Zuordnungsliste Deines Fahrzeugs, oder wir stellen das System individuell zusammen.
Masse nehmen
Breite, Länge und Höhe des vorgesehenen Bereichs sorgfältig messen. Auch die Zugänglichkeit am Unterboden prüfen für die Befestigung.
Untere Module wählen
Zuerst die unteren Module bestimmen. Diese werden mit dem Fahrzeugboden verschraubt und tragen das ganze System.
Obere Module ergänzen
Falls Stapelmontage gewünscht, obere Module wählen. Gleiche oder grössere Breite als die unteren Module.
Zubehör festlegen
Transportgitter, Laderaumteiler, Schubladenteiler, Zurrösen, Endstücke und Abdeckungen je nach Fahrzeug und Nutzung ergänzen.
Montage planen
Richtzeit ca. 1.5 Stunden pro Modul bei guter Zugänglichkeit und erfahrenem Mechaniker. Overland Outfitters übernimmt die Montage auf Wunsch.
Beraten lassen
Komplexe Kombinationen bei Nicht-Standard-Fahrzeugen? Wir konfigurieren das System für Dein Fahrzeug und Dein Einsatzprofil.
Dein Setup, Deine Anforderungen
Wir konfigurieren das ARB Outback Solutions System auf Dein Fahrzeug und Deinen Einsatz: Overlanding, Werkstattfahrzeug, Rettungs- und Spezialfahrzeug oder Camper. Beratung in Kemptthal ZH oder per WhatsApp.
