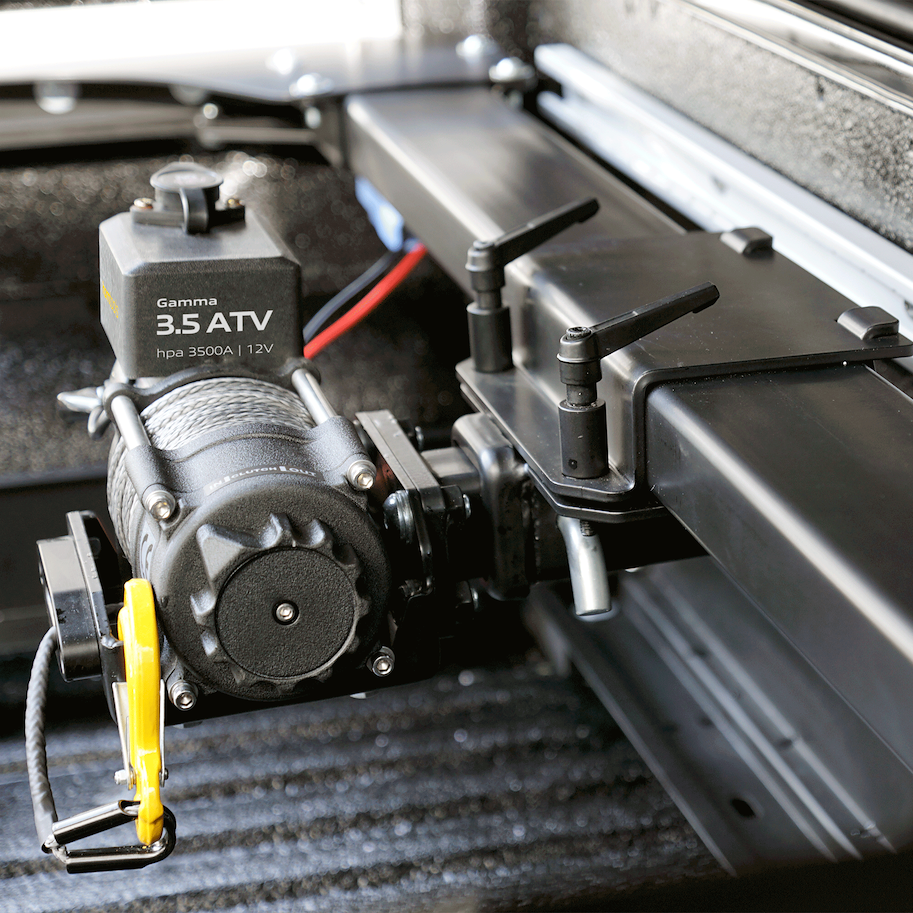

horntools Heckwindensystem Pick-Up Between mit Seilwinde Gamma 3.5 und 30 m Kunststoffseil
Das horntools Heckwindensystem Pick-Up Between mit Seilwinde Gamma 3.5 ist ein Heckwindenträger für Pick-ups, der diese Arbeit übernimmt und dabei flach zwischen den Bordwänden bleibt.
Warum das horntools Heckwindensystem Pick-Up Between den Querträger auf 300 Kilogramm begrenzt
Der Träger fügt sich in die Ladefläche ein und funktioniert auch dann, wenn dort schon eine Schublade oder ein Hardtop verbaut ist. Sind Airlineschienen vorhanden, wird der Träger darin integriert. Sonst musst Du nachrüsten. Ausgelegt ist die Konstruktion auf bis zu zwei Tonnen Zuglast, die Belastung des Querträgers hat horntools aber bewusst auf 300 Kilogramm begrenzt, damit die Kräfte nicht ins Fahrzeugblech wandern.
Die Gamma 3.5 zieht 1600 Kilogramm mit 2,8 Metern pro Minute
Ein dreistufiges Planetengetriebe mit 170:1 Untersetzung macht die Kraft, die Zuggeschwindigkeit liegt unbelastet bei 2,8 Metern pro Minute. Schnell ist das nicht. Die maximale Leistungsaufnahme beträgt 160 Ampere, deshalb lässt Du den Fahrzeugmotor beim Ziehen besser laufen. Der Permanentmagnetmotor ist nach IP67 über eine Nut mit Dichtring abgedichtet, Motor- und Getriebegehäuse bestehen aus pulverbeschichtetem Aluminium-Druckguss. Dazu kommen ein Freilaufhebel, eine verstärkte Seiltrommel und eine innenliegende Trommelbremse mit drei Bremsbacken. Die abnehmbare Steuereinheit lässt sich frei platzieren, was auf einer vollen Ladefläche viel wert ist.
Mit elektrischen Roll-Ladeflächenabdeckungen läuft das System nicht
Montiert wird auf Airlineschienen in der Ladefläche. Bei Pritschen mit Laderaumwanne brauchst Du Ausschnitte für die Schienen, einfacher ist es, die Wanne ganz auszubauen. Elektrische Roll-Ladeflächenabdeckungen schliessen das System aus. Angeschlossen wird an 12 Volt über den mitgelieferten Kabelsatz, bedient per Kabel- oder Funkfernbedienung. Fachwerkstatt ist hier keine Übertreibung. Schienenmontage plus Elektroinstallation sind kein Feierabendprojekt.
Die Winde ist ausschliesslich für den Bodenzug bestimmt. Lasten heben darfst Du damit nicht. Auch nicht kurz. Laut horntools kann es zu erhöhter Geräuschentwicklung kommen, Gehörschutz in der Ablage schadet also nicht. Die fünf Jahre Garantie auf Getriebe und Trommel gelten nur für Privatanwender, gewerbliche Nutzer sind davon ausgenommen. Sinnvoll ist das System für Jagd- und Forstbetriebe oder Pannendienste, die regelmässig allein schwere Lasten auf die Brücke ziehen. Wer zweimal im Jahr ein Motorrad verlädt, kommt mit Rampen und Zurrgurten weiter.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Marke | horntools |
| Artikelnummer | HPABACK033500_X-1 |
| Variante | 30 m Kunststoffseil, Seilwinde Gamma 3.5 |
| Typ | Heckwindensystem für Pick-up Ladeflächen |
| Max. Zugkraft Seilwinde | 1600 kg |
| Auslegung Träger | bis 2000 kg Zuglast |
| Max. Belastung Querträger | 300 kg |
| Getriebe | 3-stufiges Planetengetriebe |
| Untersetzung | 170:1 |
| Max. Zuggeschwindigkeit | 2,8 m/min, gemessen ohne Belastung |
| Motorart | Permanentmagnetmotor |
| Spannung | 12 V |
| Max. Leistungsaufnahme | 160 A |
| Seil | Kunststoffseil 5 mm x 30 m mit Haken |
| Trommel | 37 x 80 mm |
| Masse Seilwinde | 32,9 x 11,6 x 16,5 cm |
| Gewicht Seilwinde | 7,9 kg |
| Motorabdichtung | IP67, Nut mit Dichtring |
| Bremse | innenliegende Trommelbremse mit 3 Bremsbacken |
| Gehäuse Motor und Getriebe | pulverbeschichteter Aluminium-Druckguss |
| Querträger | Edelstahl |
| Bedienung | Kabelfernbedienung und Funkfernbedienung |
| Gesamtgewicht Versand | 90 kg |
| Garantie | 5 Jahre auf Getriebe und Trommel der Seilwinde, nur für Privatanwender |
Hinweise
- Lieferumfang: Heckwindenträger, Montageplatte, Kabelsatz, Seilwinde, Aluseilfenster, Befestigungsschrauben, Kunststoffseil mit Haken, Kabelfernbedienung, Funkfernbedienung, Bedienungsanleitung.
- Kompatibilität: für Pick-up Ladeflächen, auch mit Schublade, Hardtop oder Laderaumabdeckung. Nicht kompatibel mit elektrischen Roll-Ladeflächenabdeckungen.
- Airlineschienen: vorhandene Schienen können genutzt werden, je nach Fahrzeug sind Nachrüstschienen nötig. Bei Pritschen mit Laderaumwanne sind Ausschnitte erforderlich, alternativ die Wanne entfernen.
- Montageaufwand: hoch, Schienenmontage und Elektroinstallation an 12 V. Der Einbau in einer Fachwerkstatt ist empfehlenswert.
- Sicherheit: Die Seilwinde ist ausschliesslich für den Bodenzug bestimmt und nicht zum Heben von Lasten geeignet. Die Bedienungsanleitung vor der ersten Benutzung vollständig lesen und strikt befolgen.
- Bei dieser Winde kann es zu erhöhter Geräuschentwicklung kommen.
- Ladungssicherung und zulässige Nutzlast des Fahrzeugs beachten, das System selbst wiegt bereits einen Teil der Zuladung.
